電流互感器原理是依據電磁感應原理的。電流互感器是由閉合的鐵心和繞組組成。
附加功能：

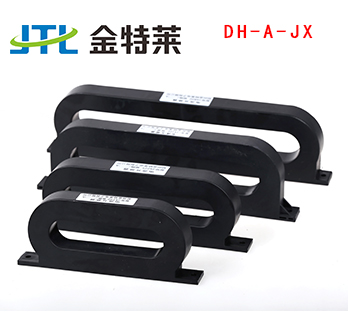

名稱：剩余電流傳感器
型號：DH-A-JX
產品簡介：
a.JX剩余電流傳感器，專為采集零序電流信號設計。
b.零序電流為mA級，且必須用于穿芯方式，對平衡特性和現行要求較高。
c.本系列產品測量范圍寬，額定一次電流范圍：10mA-1000mA，額定二次電流范圍：0~1mA，優異先進的制作流程。
d.保證了準確等級、可靠性等技術要求。
產品應用范圍:
☆適用于電機保護，繼電保護
☆適用于電氣火災監控系統，小電流選線接地系
剩余電流傳感器額定電流:
| 框架電流（A） | 額定電流 | |||
| 100 | 16、20、25、32、40、50、63、80、100 | |||
| 225 | 125、140、160、180、200、225 | |||
| 400 | 250、315、350、400 | |||
| 630 | 500、630 | |||
| 800 | 700、800 | |||
| 1250 | 1000、1250 | |||
| 1600 | 1600 | |||
| 2000 | 2000 | |||
相關產品推薦：剩余電流傳感器圓形 DH-A-YX
剩余電流傳感器特點:
☆較高的性價比，環保無污染
☆準確度較高，固定方式靈活，體積小
☆外殼材料采用陰烯ABS外形美觀、體積小、安裝方便
☆重量輕、全封閉、高絕緣
☆較高飽和感應強度，扛過載能力強
剩余電流傳感器技術參數：
|
電氣參數 |
機械參數 |
||
|
額定連續熱電流 |
2A |
外殼 |
環保阻燃ABS |
|
一次額定電流 |
1000 mA |
骨架 |
PBT |
|
二次額定電流 |
1mA |
鐵芯 |
超微晶 |
|
比差值 |
≤±0.1% |
內部結構 |
環氧樹脂灌封 |
|
相位差 |
≤±10分 |
施工 |
螺絲固定 |
|
工頻耐壓 |
3KV/1mA/1min |
工作溫度 |
上限溫度：+40℃ 下限溫度：-10℃ |
|
絕緣電阻 |
DC500V/1MΩmin |
相對濕度 |
≤85% |
|
精度等級 |
0.5級 |
輸出連接 |
屏蔽線或端子 |
剩余電流傳感器外觀尺寸：
| 型號 | 精度 | 尺寸 | |||||||
| A | B | C | D | E | F | G | φ | ||
| JX100 | 0.5 | 160 | 65 | 20 | 148 | 140 | 100 | 25 | 5 |
| JX225 | 0.5 | 202 | 65 | 22 | 188 | 180 | 140 | 25 | 5 |
| JX400 | 0.5 | 255 | 72 | 22 | 240 | 224 | 183 | 32 | 5 |
| JX630 | 0.5 | 292 | 72 | 22 | 280 | 272 | 232 | 32 | 5 |
| JX800 | 0.5 | 290 | 72 | 22 | 280 | 272 | 233 | 33 | 5 |
| JX1250 | 0.5 | 450 | 95 | 30 | 435 | 390 | 335 | 34 | 6 |
| JX1600 | 0.5 | 480 | 102 | 30 | 462 | 450 | 390 | 43 | 6 |
